储罐的设计条件与考虑因素

2019-11-18 15:57

储罐即储存原油、汽油、煤油、石脑油以及各种不具有挥发性化学品的储存设备,是储运系统设施、炼油、化工装置的重要组成部分。在设计储罐时需要考虑的条件及因素有哪些呢?

1、建罐地区的温度

建罐地区的温度高低与储液的蒸发损失、能量损耗、储罐材料和检测仪表的选用密切相关,或者说对储液的储存成本产生直接影响。

对同一种介质气温越高和持续天数越长,储罐内储液温度也增高.相应其气压越大.燕发损失越多(建罐地区的昼夜温差和大气压的变化越大所引起的储罐“小呼吸”也会使蒸发损失增加)。为降低其蒸发损失,在高温季节往往对储罐采用水喷淋装里以降低其罐体温度。对一些液体需要在低于室温状态下储存(如液化气、液态氧、氨和氯乙烯等),除保冷措施外,还需要采用冷冻装置供给其冷以维持其较低温度。在这里储存压力和储存温度是互相依赖的,在储罐能承受一定压力的情况下,要寻找一个适当的储存温度.以尽可能减少冷冻装的能量。

在寒冷季节,对储存黏性较大或凝固点较低的介质,储罐除保温外还需加热,使其保持便于输送的流动状态。

2、风载荷

建罐地区的风荷载,对储罐的稳定性和经济性产生影响.在风荷载较大地区,往往把储罐设计成“矮胖”较为经济。在强风季节要注意储罐的位移和倾覆(空罐或储液很少时)。在计算风力时,必须考虑储罐的绝热层厚度、梯子、平台、管线、顶盖的形状等产生的影晌。在风沙较多较大的地区,为了保证储液的纯度和洁净必须十分注意储罐形式的选择。

3、雪荷载

建罐地区的雪荷载,对储罐的罐顶设计和运行都产生影响,特别是雪荷载较大地区,对直径较大的大型储罐的罐顶荷载增大了,对储液的洁净度或纯度有要求的介质更要注意储罐类型的选择。对储罐的附加设施,如泵、呼吸阀、阻火器、检测仪表、绝热层等,要采取防冻、保温、防水措施或采用全天候结构产品。

4、地震荷载

地震时,储罐是受地震损害比较严重设备之一,因此在地震烈度为7度或7度以上的地区建罐时(烈度为9度区是不适宜建罐地区)应采取抗震措施。

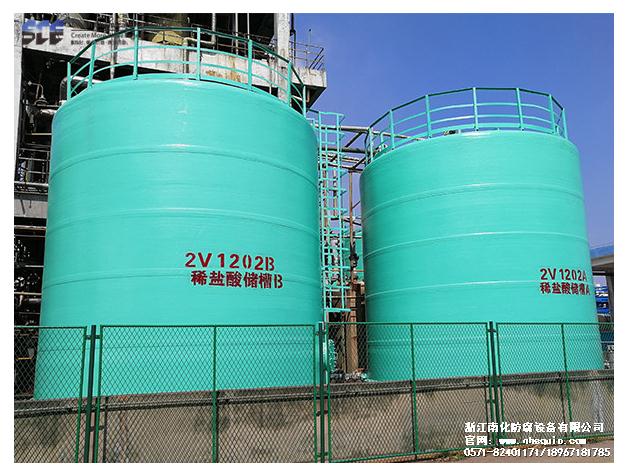

稀硫酸储罐

5、地基的地耐力和地价

建罐地区的地耐力对一定容积储罐的高径比选择和储罐基础费用起决定性作用。

地耐力较高的地区,不但可大大降低处理地基的费用.而且储罐的高径比可取得大些.这样储堆本身占地面积少,且储罐间的间距也相应缩小,对地价较高的地区其面积更能得到充分的利用。因此,地耐较大且地价又适中的地区,可大大节约罐区的投资公用。

6、外部环境腐蚀(包括大气和土坡腐蚀)

储罐外表面的腐蚀往往比内表面腐蚀更不好处理。特别在化工区大气中经常有酸雾、碱或盐尘,这些杂质与露水或蒸汽和大气中的氧形成一个活泼的腐蚀介质。

几乎每一种腐蚀(一般腐蚀、点腐蚀、局部漫出腐蚀、电化学腐蚀、缝隙晶间腐蚀和应力腐蚀),都可能在储罐中发生。

对储罐来说常见外部环境腐蚀有:

安置在基础上的储罐底板的腐蚀;

空中夹杂的氯化物引起的不锈钢储罐应力腐蚀;

冷凝的水蒸气,特别是在绝热层下冷凝的水蒸汽腐蚀;焊接、加强板、螺栓的缝隙腐蚀。

储罐的外部环境腐蚀,使储罐的维护检修周期缩短,甚至使储罐提前报废,影响了储运的正常运行。
