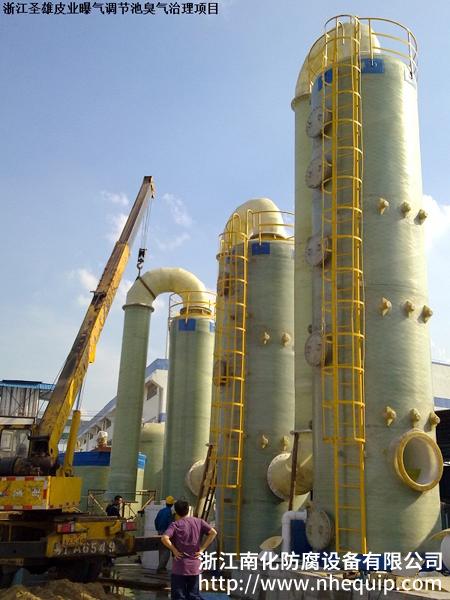

玻璃钢吸收塔的构造

2020-07-24 13:47

一、吸收塔的构造

1、填料塔

塔体由若干节圆筒连接而成,塔体根据被处理的物料性质可由碳钢或耐防腐蚀材料制成,在塔体内充填一定高度的填料,在填料下方装有填料支撑板,在填料上方为填料压网,当填料层高度过高时可分为几段填充,两段之间装有液体再分布装置。填料塔一般按气液逆流操作,混合气体由塔底入口进入塔体,自下而上穿过填料层,最后从塔顶气体出口排出。吸收剂由塔顶通过液体分布器,均匀的喷淋到填料层中沿着填料层表面向下流动,直至塔底由管口排除塔外。由于上升气流和下降洗手液在填料层中不断接触,所以上升气流中溶质的浓度越来越低,到塔顶时达到吸收要求排出塔外。相反下降液体中的溶质浓度越来越高,到塔顶时达到工艺条件要求排出塔外。塔内气液相浓度沿塔高连续变化,所以称微分接触式设备。

2、板式塔

板式塔通常是一个呈圆柱形的壳体,其中按一定间距水平设置若干塔板,液体在重力作用下自上而下横向通过各层塔板后由塔底排出,气体在压差推动下,经塔板上的开孔由下而上穿过各层塔板后由塔顶排出。每块踏板上皆储有一定的液体,气体穿过板上液层时,两相进行接触传质。即在总体上两相是逆流流动,而在每一块塔板上两相呈均匀错流接触,塔内气液相浓度沿塔高呈阶梯式变化,所以称逐级接触式设备。
